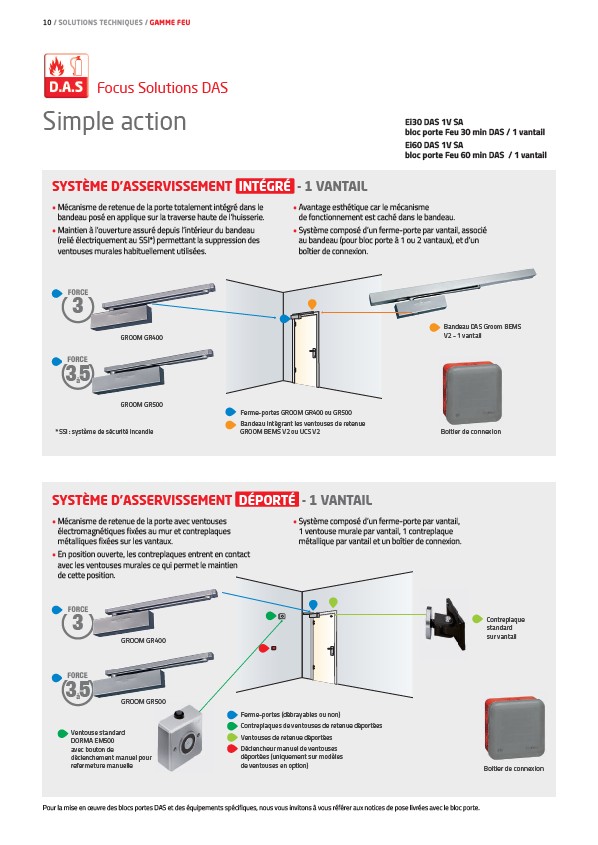

10 / SOLUTIONS TECHNIQUES / GAMME FEU
Focus Solutions DAS
Simple action
SYSTÈME D’ASSERVISSEMENT INTÉGRÉ - 1 VANTAIL
• Mécanisme de retenue de la porte totalement intégré dans le
bandeau posé en applique sur la traverse haute de l’huisserie.
• Maintien à l’ouverture assuré depuis l’intérieur du bandeau
(relié électriquement au SSI*) permettant la suppression des
ventouses murales habituellement utilisées.
• Avantage esthétique car le mécanisme
de fonctionnement est caché dans le bandeau.
• Système composé d’un ferme-porte par vantail, associé
au bandeau (pour bloc porte à 1 ou 2 vantaux), et d’un
boîtier de connexion.
5 FORCE
à 3
SYSTÈME D’ASSERVISSEMENT DÉPORTÉ - 1 VANTAIL
• Mécanisme de retenue de la porte avec ventouses
électromagnétiques fixées au mur et contreplaques
métalliques fixées sur les vantaux.
• En position ouverte, les contreplaques entrent en contact
avec les ventouses murales ce qui permet le maintien
de cette position.
Bandeau DAS Groom BEMS
V2 - 1 vantail
Boitier de connexion
• Système composé d’un ferme-porte par vantail,
1 ventouse murale par vantail, 1 contreplaque
métallique par vantail et un boîtier de connexion.
Contreplaque
standard
sur vantail
Boitier de connexion
Ferme-portes (débrayables ou non)
Contreplaques de ventouses de retenue déportées
Ventouses de retenue déportées
Déclencheur manuel de ventouses
déportées (uniquement sur modèles
de ventouses en option)
*SSI : système de sécurité incendie
Ventouse standard
DORMA EM500
avec bouton de
déclenchement manuel pour
refermeture manuelle
Ferme-portes GROOM GR400 ou GR500
Bandeau intégrant les ventouses de retenue
GROOM BEMS V2 ou UCS V2
GROOM GR400
GROOM GR500
GROOM GR400
Ei30 DAS 1V SA
bloc porte Feu 30 min DAS / 1 vantail
Ei60 DAS 1V SA
bloc porte Feu 60 min DAS / 1 vantail
GROOM GR500
FORCE 3
FORCE 3
5 FORCE
à 3
Pour la mise en oeuvre des blocs portes DAS et des équipements spécifiques, nous vous invitons à vous référer aux notices de pose livrées avec le bloc porte.
