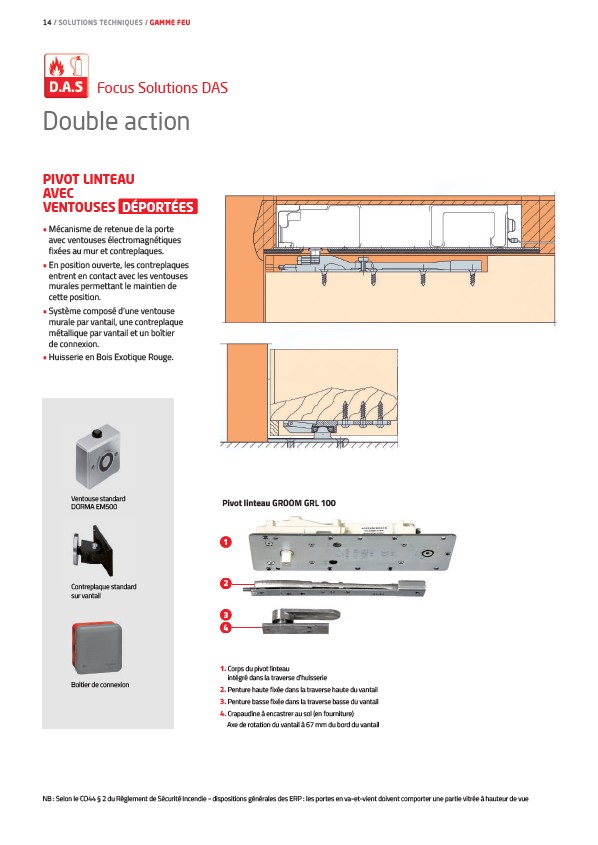

14 / SOLUTIONS TECHNIQUES / GAMME FEU
Focus Solutions DAS
Double action
PIVOT LINTEAU
AVEC
VENTOUSES DÉPORTÉES
• Mécanisme de retenue de la porte
avec ventouses électromagnétiques
fixées au mur et contreplaques.
• En position ouverte, les contreplaques
entrent en contact avec les ventouses
murales permettant le maintien de
cette position.
• Système composé d’une ventouse
murale par vantail, une contreplaque
métallique par vantail et un boîtier
de connexion.
• Huisserie en Bois Exotique Rouge.
Pivot linteau GROOM GRL 100
1
2
34
Ventouse standard
DORMA EM500
Contreplaque standard
sur vantail
Boitier de connexion
1. Corps du pivot linteau
intégré dans la traverse d’huisserie
2. Penture haute fixée dans la traverse haute du vantail
3. Penture basse fixée dans la traverse basse du vantail
4. Crapaudine à encastrer au sol (en fourniture)
Axe de rotation du vantail à 67 mm du bord du vantail
NB : Selon le CO44 § 2 du Règlement de Sécurité Incendie - dispositions générales des ERP : les portes en va-et-vient doivent comporter une partie vitrée à hauteur de vue
