PIVOTS LINTEAUX DOMAINES DIMENSIONNELS MAXI
Ferrage Oculus
PROCÈS-VERBAUX DE VANTAUX

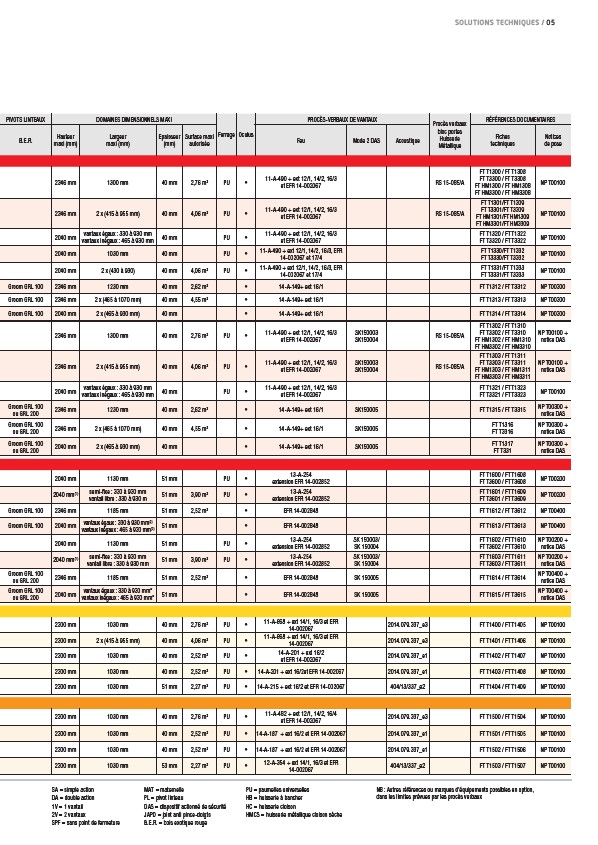

SOLUTIONS TECHNIQUES / 05
Procès verbaux
bloc portes
Huisserie
Métallique
RÉFÉRENCES DOCUMENTAIRES
B.E.R. Hauteur
maxi (mm)
Largeur
maxi (mm)
Epaisseur
(mm)
Surface maxi
autorisée Feu Mode 2 DAS Acoustique Fiches
techniques
Notices
de pose
2346 mm 1300 mm 40 mm 2,76 m² PU • 11-A-490 + ext 12/1, 14/2, 16/3
et EFR 14-002067 RS 15-085/A
FT T1300 / FT T1308
FT T3300 / FT T3308
FT HM1300 / FT HM1308
FT HM3300 / FT HM3308
NP T00100
2346 mm 2 x (415 à 955 mm) 40 mm 4,06 m² PU • 11-A-490 + ext 12/1, 14/2, 16/3
et EFR 14-002067 RS 15-085/A
FT T1301/FT T1309
FT T3301/FT T3309
FT HM1301/FT HM1309
FT HM3301/FT HM3309
NP T00100
vantaux inégaux : 465 à 930 mm 40 mm PU • 11-A-490 + ext 12/1, 14/2, 16/3
2040 mm vantaux égaux : 330 à 930 mm
et EFR 14-002067
FT T1320 / FT T1322
FT T3320 / FT T3322 NP T00100
2040 mm 1030 mm 40 mm PU • 11-A-490 + ext 12/1, 14/2, 16/3, EFR
14-002067 et 17/4
FT T1330/FT T1332
FT T3330/FT T3332 NP T00100
2040 mm 2 x (430 à 930) 40 mm 4,06 m² PU • 11-A-490 + ext 12/1, 14/2, 16/3, EFR
14-002067 et 17/4
FT T1331/FT T1333
FT T3331/FT T3333 NP T00100
Groom GRL 100 2346 mm 1230 mm 40 mm 2,62 m² • 14-A-149+ ext 16/1 FT T1312 / FT T3312 NP T00300
Groom GRL 100 2346 mm 2 x (465 à 1070 mm) 40 mm 4,55 m² • 14-A-149+ ext 16/1 FT T1313 / FT T3313 NP T00300
Groom GRL 100 2040 mm 2 x (465 à 930 mm) 40 mm • 14-A-149+ ext 16/1 FT T1314 / FT T3314 NP T00300
2346 mm 1300 mm 40 mm 2,76 m² PU • 11-A-490 + ext 12/1, 14/2, 16/3
et EFR 14-002067
SK150003
SK150004 RS 15-085/A
FT T1302 / FT T1310
FT T3302 / FT T3310
FT HM1302 / FT HM1310
FT HM3302 / FT HM3310
NP T00100 +
notice DAS
2346 mm 2 x (415 à 955 mm) 40 mm 4,06 m² PU • 11-A-490 + ext 12/1, 14/2, 16/3
et EFR 14-002067
SK150003
SK150004 RS 15-085/A
FT T1303 / FT T1311
FT T3303 / FT T3311
FT HM1303 / FT HM1311
FT HM3303 / FT HM3311
NP T00100 +
notice DAS
vantaux inégaux : 465 à 930 mm 40 mm PU • 11-A-490 + ext 12/1, 14/2, 16/3
2040 mm vantaux égaux : 330 à 930 mm
et EFR 14-002067
FT T1321 / FT T1323
FT T3321 / FT T3323 NP T00100
Groom GRL 100
ou GRL 200 2346 mm 1230 mm 40 mm 2,62 m² • 14-A-149+ ext 16/1 SK150005 FT T1315 / FT T3315 NP T00300 +
notice DAS
Groom GRL 100
ou GRL 200 2346 mm 2 x (465 à 1070 mm) 40 mm 4,55 m² • 14-A-149+ ext 16/1 SK150005 FT T1316
FT T3316
NP T00300 +
notice DAS
Groom GRL 100
ou GRL 200 2040 mm 2 x (465 à 930 mm) 40 mm • 14-A-149+ ext 16/1 SK150005 FT T1317
FT T331
NP T00300 +
notice DAS
2040 mm 1130 mm 51 mm PU • 13-A-254
extension EFR 14-002852
FT T1600 / FT T1608
FT T3600 / FT T3608 NP T00200
vantail libre : 330 à 930 m 51 mm 3,90 m² PU • 13-A-254
2040 mm(1) semi-fi xe : 330 à 930 mm
extension EFR 14-002852
FT T1601 / FT T1609
FT T3601 / FT T3609 NP T00200
Groom GRL 100 2346 mm 1185 mm 51 mm 2,52 m² • EFR 14-002848 FT T1612 / FT T3612 NP T00400
Groom GRL 100 2040 mm vantaux égaux : 330 à 930 mm(2)
vantaux inégaux : 465 à 930 mm(2) 51 mm • EFR 14-002848 FT T1613 / FT T3613 NP T00400
2040 mm 1130 mm 51 mm PU • 13-A-254
extension EFR 14-002852
SK 150003/
SK 150004
FT T1602 / FT T1610
FT T3602 / FT T3610
NP T00200 +
notice DAS
vantail libre : 330 à 930 mm 51 mm 3,90 m² PU • 13-A-254
2040 mm(1) semi-fi xe : 330 à 930 mm
extension EFR 14-002852
SK 150003/
SK 150004
FT T1603 / FT T1611
FT T3603 / FT T3611
NP T00200 +
notice DAS
Groom GRL 100
ou GRL 200 2346 mm 1185 mm 51 mm 2,52 m² • EFR 14-002848 SK 150005 FT T1614 / FT T3614 NP T00400 +
notice DAS
vantaux inégaux : 465 à 930 mm* 51 mm • EFR 14-002848 SK 150005 FT T1615 / FT T3615 NP T00400 +
Groom GRL 100
ou GRL 200 2040 mm vantaux égaux : 330 à 930 mm*
notice DAS
2300 mm 1030 mm 40 mm 2,76 m² PU • 11-A-668 + ext 14/1, 16/3 et EFR
14-002067 2014.079.337_e3 FT T1400 / FT T1405 NP T00100
2300 mm 2 x (415 à 955 mm) 40 mm 4,06 m² PU • 11-A-668 + ext 14/1, 16/3 et EFR
14-002067 2014.079.337_e3 FT T1401 / FT T1406 NP T00100
2300 mm 1030 mm 40 mm 2,52 m² PU • 14-A-201 + ext 16/2
et EFR 14-002067 2014.079.337_e1 FT T1402 / FT T1407 NP T00100
2300 mm 1030 mm 40 mm 2,52 m² PU • 14-A-201 + ext 16/2et EFR 14-002067 2014.079.337_e1 FT T1403 / FT T1408 NP T00100
2300 mm 1030 mm 51 mm 2,27 m² PU • 14-A-215 + ext 16/2 et EFR 14-002067 404/13/337_e2 FT T1404 / FT T1409 NP T00100
2300 mm 1030 mm 40 mm 2,76 m² PU • 11-A-482 + ext 12/1, 14/2, 16/4
et EFR 14-002067 2014.079.337_e3 FT T1500 / FT T1504 NP T00100
2300 mm 1030 mm 40 mm 2,52 m² PU • 14-A-187 + ext 16/2 et EFR 14-002067 2014.079.337_e1 FT T1501 / FT T1505 NP T00100
2300 mm 1030 mm 40 mm 2,52 m² PU • 14-A-187 + ext 16/2 et EFR 14-002067 2014.079.337_e1 FT T1502 / FT T1506 NP T00100
2300 mm 1030 mm 53 mm 2,27 m² PU • 12-A-354 + ext 14/1, 16/3 et EFR
14-002067 404/13/337_e2 FT T1503 / FT T1507 NP T00100
SA = simple action
DA = double action
1V = 1 vantail
2V = 2 vantaux
SPF = sans point de fermeture
MAT = maternelle
PL = pivot linteau
DAS = dispositif actionné de sécurité
JAPD = joint anti pince-doigts
B.E.R. = bois exotique rouge
PU = paumelles universelles
HB = huisserie à bancher
HC = huisserie cloison
HMCS = huisserie métallique cloison sèche
NB : Autres références ou marques d’équipements possibles en option,
dans les limites prévues par les procès verbaux
