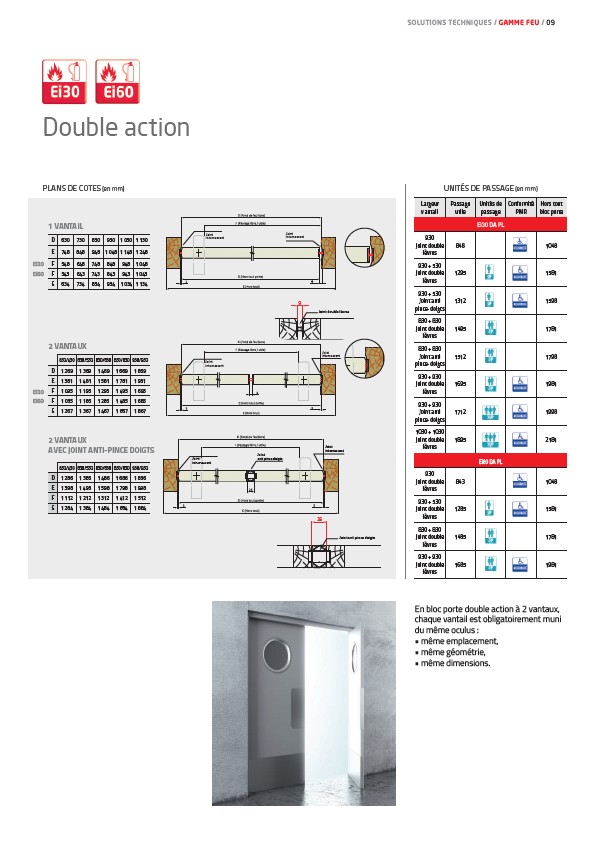

Double action
UNITÉS DE PASSAGE (en mm)
Largeur
vantail
Passage
utile
Unités de
passage
Conformité
PMR
Hors tout
bloc porte
Ei30 DA PL
930
Joint double
lèvres
848 1048
930 + 530
Joint double
lèvres
1295 1581
930 + 530
Joint anti
pince-doigts
1312 1598
830 + 830
Joint double
lèvres
1495 1781
830 + 830
Joint anti
pince-doigts
1512 1798
930 + 930
Joint double
lèvres
1695 1981
930 + 930
Joint anti
pince-doigts
1712 1998
1030 + 1030
Joint double
lèvres
1895 2181
Ei60 DA PL
930
Joint double
lèvres
843 1048
930 + 530
Joint double
lèvres
1285 1581
830 + 830
Joint double
lèvres
1485 1781
930 + 930
Joint double
lèvres
1685 1981
PLANS DE COTES (en mm)
Ei30
Ei60
1 VANTAIL
830/430 830/530 830/630 830/830 930/930
D 1 269 1 369 1 469 1 669 1 869
E 1 381 1 481 1 581 1 781 1 981
F 1 095 1 195 1 295 1 495 1 695
F 1 085 1 185 1 285 1 485 1 685
G 1 267 1 367 1 467 1 667 1 867
830/430 830/530 830/630 830/830 930/930
D 1 286 1 386 1 486 1 686 1 886
E 1 398 1 498 1 598 1 798 1 998
F 1 112 1 212 1 312 1 412 1 512
G 1 284 1 384 1 484 1 684 1 884
Ei30
Ei60
2 VANTAUX
Joint
intumescent
Joint
Joint anti pince doigts
intumescent
2 VANTAUX
AVEC JOINT ANTI-PINCE DOIGTS
Joint anti pince doigts
26
Joint
intumescent
Joint
intumescent
Joint
intumescent
Joint
intumescent
9
Joint double lèvres
D 630 730 830 930 1 030 1 130
E 748 848 948 1 048 1 148 1 248
F 548 648 748 848 948 1 048
F 543 643 743 843 943 1 043
G 634 734 834 934 1 034 1 134
SOLUTIONS TECHNIQUES / GAMME FEU / 09
En bloc porte double action à 2 vantaux,
chaque vantail est obligatoirement muni
du même oculus :
• même emplacement,
• même géométrie,
• même dimensions.
