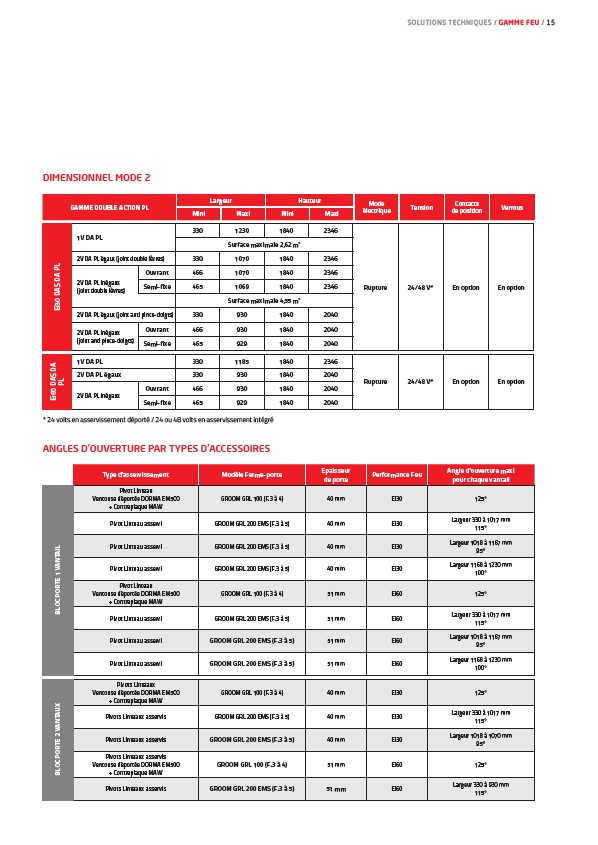

DIMENSIONNEL MODE 2
GAMME DOUBLE ACTION PL
Largeur Hauteur Mode
SOLUTIONS TECHNIQUES / GAMME FEU / 15
électrique Tension Contacts
de position Verrous
Mini Maxi Mini Maxi
Ei30 DAS DA PL
1V DA PL
330 1230 1840 2346
Rupture 24/48 V* En option En option
Surface maximale 2,62 m²
2V DA PL égaux (joint double lèvres) 330 1070 1840 2346
2V DA PL inégaux
(joint double lèvres)
Ouvrant 466 1070 1840 2346
Semi-fixe 465 1069 1840 2346
Surface maximale 4,55 m²
2V DA PL égaux (joint anti pince-doigts) 330 930 1840 2040
2V DA PL inégaux
(joint anti pince-doigts)
Ouvrant 466 930 1840 2040
Semi-fixe 465 929 1840 2040
Ei60 DAS DA
PL
1V DA PL 330 1185 1840 2346
Rupture 24/48 V* En option En option
2V DA PL égaux 330 930 1840 2040
2V DA PL inégaux
Ouvrant 466 930 1840 2040
Semi-fixe 465 929 1840 2040
* 24 volts en asservissement déporté / 24 ou 48 volts en asservissement intégré
ANGLES D’OUVERTURE PAR TYPES D’ACCESSOIRES
de porte Performance Feu Angle d’ouverture maxi
pour chaque vantail
Type d'asservissement Modèle Ferme-porte Epaisseur
BLOC PORTE 1 VANTAIL
Pivot Linteau
Ventouse déportée DORMA EM500
+ Contreplaque MAW
GROOM GRL 100 (F.3 à 4) 40 mm Ei30 125°
Pivot Linteau asservi GROOM GRL 200 EMS (F.3 à 5) 40 mm Ei30 Largeur 330 à 1017 mm
115°
Pivot Linteau asservi GROOM GRL 200 EMS (F.3 à 5) 40 mm Ei30 Largeur 1018 à 1167 mm
95°
Pivot Linteau asservi GROOM GRL 200 EMS (F.3 à 5) 40 mm Ei30 Largeur 1168 à 1230 mm
100°
Pivot Linteau
Ventouse déportée DORMA EM500
+ Contreplaque MAW
GROOM GRL 100 (F.3 à 4) 51 mm Ei60 125°
Pivot Linteau asservi GROOM GRL 200 EMS (F.3 à 5) 51 mm Ei60 Largeur 330 à 1017 mm
115°
Pivot Linteau asservi GROOM GRL 200 EMS (F.3 à 5) 51 mm Ei60 Largeur 1018 à 1167 mm
95°
Pivot Linteau asservi GROOM GRL 200 EMS (F.3 à 5) 51 mm Ei60 Largeur 1168 à 1230 mm
100°
BLOC PORTE 2 VANTAUX
Pivots Linteaux
Ventouse déportée DORMA EM500
+ Contreplaque MAW
GROOM GRL 100 (F.3 à 4) 40 mm Ei30 125°
Pivots Linteaux asservis GROOM GRL 200 EMS (F.3 à 5) 40 mm Ei30 Largeur 330 à 1017 mm
115°
Pivots Linteaux asservis GROOM GRL 200 EMS (F.3 à 5) 40 mm Ei30 Largeur 1018 à 1070 mm
95°
Pivots Linteaux asservis
Ventouse déportée DORMA EM500
+ Contreplaque MAW
GROOM GRL 100 (F.3 à 4) 51 mm Ei60 125°
Pivots Linteaux asservis GROOM GRL 200 EMS (F.3 à 5) 51 mm Ei60 Largeur 330 à 930 mm
115°
