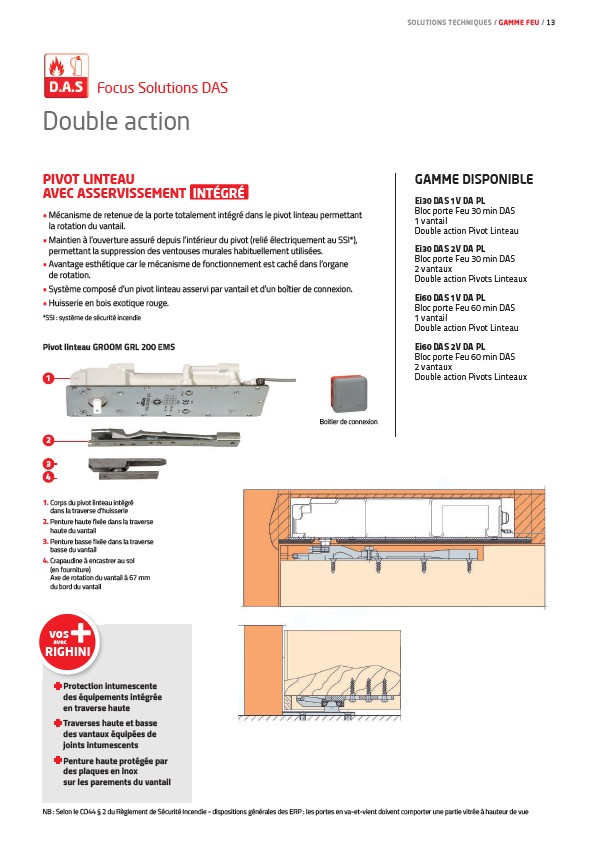

SOLUTIONS TECHNIQUES / GAMME FEU / 13
Focus Solutions DAS
Double action
PIVOT LINTEAU
AVEC ASSERVISSEMENT INTÉGRÉ
• Mécanisme de retenue de la porte totalement intégré dans le pivot linteau permettant
la rotation du vantail.
• Maintien à l’ouverture assuré depuis l’intérieur du pivot (relié électriquement au SSI*),
permettant la suppression des ventouses murales habituellement utilisées.
• Avantage esthétique car le mécanisme de fonctionnement est caché dans l’organe
de rotation.
• Système composé d’un pivot linteau asservi par vantail et d’un boîtier de connexion.
• Huisserie en bois exotique rouge.
*SSI : système de sécurité incendie
Pivot linteau GROOM GRL 200 EMS
1. Corps du pivot linteau intégré
dans la traverse d’huisserie
2. Penture haute fixée dans la traverse
haute du vantail
3. Penture basse fixée dans la traverse
basse du vantail
4. Crapaudine à encastrer au sol
(en fourniture)
Axe de rotation du vantail à 67 mm
du bord du vantail
Boitier de connexion
1
2
34
GAMME DISPONIBLE
Ei30 DAS 1V DA PL
Bloc porte Feu 30 min DAS
1 vantail
Double action Pivot Linteau
Ei30 DAS 2V DA PL
Bloc porte Feu 30 min DAS
2 vantaux
Double action Pivots Linteaux
Ei60 DAS 1V DA PL
Bloc porte Feu 60 min DAS
1 vantail
Double action Pivot Linteau
Ei60 DAS 2V DA PL
Bloc porte Feu 60 min DAS
2 vantaux
Double action Pivots Linteaux
vos
avec
RIGHINI
Protection intumescente
des équipements intégrée
en traverse haute
Traverses haute et basse
des vantaux équipées de
joints intumescents
Penture haute protégée par
des plaques en inox
sur les parements du vantail
NB : Selon le CO44 § 2 du Règlement de Sécurité Incendie - dispositions générales des ERP : les portes en va-et-vient doivent comporter une partie vitrée à hauteur de vue
